近日，松山湖材料实验室阿秒科学中心陈朝宇研究员、材料生长与表征平台何小月高工，联合国防科技大学谢向男助理研究员、大湾区量子科学中心张发远副研究员，应邀在国际物理学顶级综述期刊《Reports on Progress in Physics》上发表关于新型磁性材料“交错磁体”的长篇综述论文，系统性地回顾了该领域在材料能带结构和自旋极化研究方面的最新进展，并直面了当前实验验证中存在的诸多争议与挑战。
交错磁体是近年来磁学和自旋电子学领域的前沿热点。它巧妙地将铁磁体（能带自旋极化）和反铁磁体（如无杂散磁场、太赫兹磁振子动力学）的优点集于一身，展现出巨大的应用潜力。然而，尽管理论预测了大量候选材料和新奇物理性质，实验研究却因缺乏理想的交错磁材料以及对特定交错磁候选材料的争议性结果而困难重重。
该综述首先厘清了交错磁体的概念和关键性质，如图1所示，并从自旋-动量锁定织构中的时间反演对称性以及时间反演对称性破缺响应等角度，阐明其与其他补偿性磁有序的区别。同时，列举了一些具有平面/体自旋对称性的交错磁候选材料，如图2所示。其次主要聚焦于几类主流交错磁候选材料的研究进展，特别关注其能带结构和自旋极化特征，并深入剖析了其中存在的争议。
这几类主要交错磁候选材料研究现状如下：
1. RbV₂Te₂O / KV₂Se₂O (d-波交错磁体): 这类层状材料通过表面敏感的自旋分辨角分辨光电子能谱（SpinARPES）和扫描隧道显微谱（STM）实验直接证实了d-波交错磁性的存在。然而，体相敏感的中子衍射实验显示其为G型反铁磁序，表明层间的自旋极化可能相反并整体上抵消，呈现 “隐藏交错磁性”。
2. RuO₂ (d-波交错磁体): 作为最早被提出的交错磁体候选材料之一，RuO₂的磁性基态存在巨大争议。一方面，输运测量（如反常霍尔效应和自旋劈裂矩等）和磁圆二色谱（MCD-ARPES）等结果支持其具有交错磁性。但另一方面，μ子自旋弛豫（μSR），中子衍射等对磁矩敏感的体探测技术，却未能在高质量RuO₂晶体中检测到长程磁序。近期的ARPES和SpinARPES研究也未能观测到预期的能带劈裂，反而认为其自旋极化源于类似Rashba效应的机制。理论表明该材料处于非磁到交错磁的量子相变临界处，微小的干扰（如应力，掺杂，维度降低等）就可能导致非本征交错磁信号的产生。
3.α-MnTe / CrSb (g-波交错磁体): 这两种材料是g-波交错磁体的典型代表。多个研究组通过ARPES实验观测到了与理论预测相符的大能带劈裂（高达~0.5-1.0 eV），并且通过SpinARPES直接观测到了自旋极化。然而，后续研究发现，观测到的某些自旋纹理和反常霍尔输运可能源于自旋-轨道耦合（SOC）诱导的表面态效应，而非纯粹的体相交错磁序。凭单个动量平面的能带劈裂和自旋极化，远不足以证明三维体相的交错磁序。
针对当前研究，该综述从实验学家的视角出发，提出了验证理想交错磁体的三项关键指标，以帮助研究者规避实验中的常见误区：
1. 能带劈裂并非充分证据：仅凭观测到类似交错磁体的能带劈裂远不足以作为确证。该综述通过理论推演指出，某些反铁磁结构（如G型反铁磁结构）即便整体上保持自旋简并，其能带形状仍可能与交错磁体相似。因此，需结合自旋极化信息才能下定论。
2. 可靠的自旋极化测量：由于反铁磁畴等因素的影响，实验测量的自旋极化信号通常很弱。这给SpinARPES技术获取可靠的极化信息带来了巨大挑战。SpinARPES技术效率低下并且噪声的强度经常被发现与交错磁体的能带自旋极化强度处于同一量级。因此，实验上必须投入大量时间以获得高信噪比的数据，并确保观测到的极化特征与能谱峰位精确对应，且在不同样品上可重复。
3. 验证自旋-动量锁定（SML）的对称性：这是确认交错磁体的决定性证据。本文强调，对于“体类型”（bulk type）的交错磁体，仅在单一kz平面观测到反对称的自旋极化是不够的。必须通过改变光子能量的ARPES实验，在三维动量空间（kx-ky-kz）中全面验证其独特的SML对称性。
除此之外，还需多种表征方法交叉佐证，例如结合中子衍射、μSR、STM、磁光二色性、输运测试等，区分表面效应、缺陷、应变带来的非本征信号，避免对单一实验结果的过度解读。
最后，文章展望了理想交错磁体应具备的特性，如层状结构、金属性以及d-波对称性，以利于未来在自旋电子学器件中的应用。这篇综述不仅总结了交错磁体领域的研究现状，更为未来的材料探索和实验验证提供了清晰的路线图，对推动该领域的发展具有重要意义。
交错磁体代表了一种全新的磁性范式，其理论研究价值巨大。然而，文章也清晰地表明，从理论预言到可靠的实验验证，再到可实际应用的材料，中间横亘着一条充满争议与挑战的漫长道路。当前，对RbV₂Te₂O、RuO₂、α-MnTe等主要交错磁候选材料的激烈争论，恰恰是科学从“概念”走向“现实”的必经阶段。

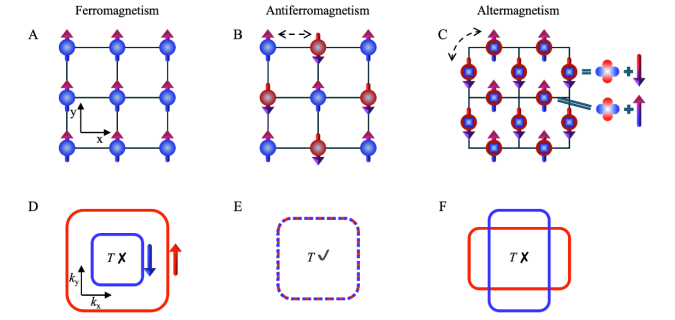

图1 实空间中共线磁结构与倒空间中自旋依赖等能面之间的对应关系。

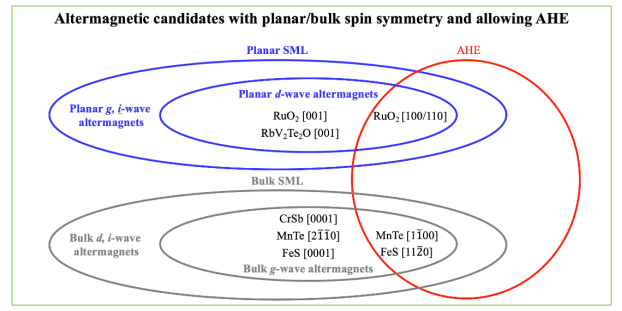

图2 根据三维布里渊区中 kz = 0 处是否存在节面，典型的交错磁候选材料可用其平面/体自旋对称性来描述；其中能产生反常霍尔效应的候选材料还同时标明了奈尔矢量的取向。
